Функциональный DDS генератор на ПЛИС

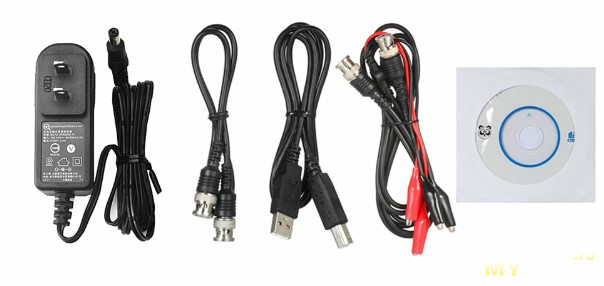

RUIDENG JDS6600 (60МГц) — источник тестового сигнала, со встроенным частотомером.

Функциональный генератор со схемой прямого цифрового синтеза (DDS) — электронный прибор, предназначенный для синтеза сигналов произвольной формы и частоты.
Используется в качестве образцового источника сигнала для проверки различных устройств, а также для настройки (ремонта, анализа) схем и приборов.

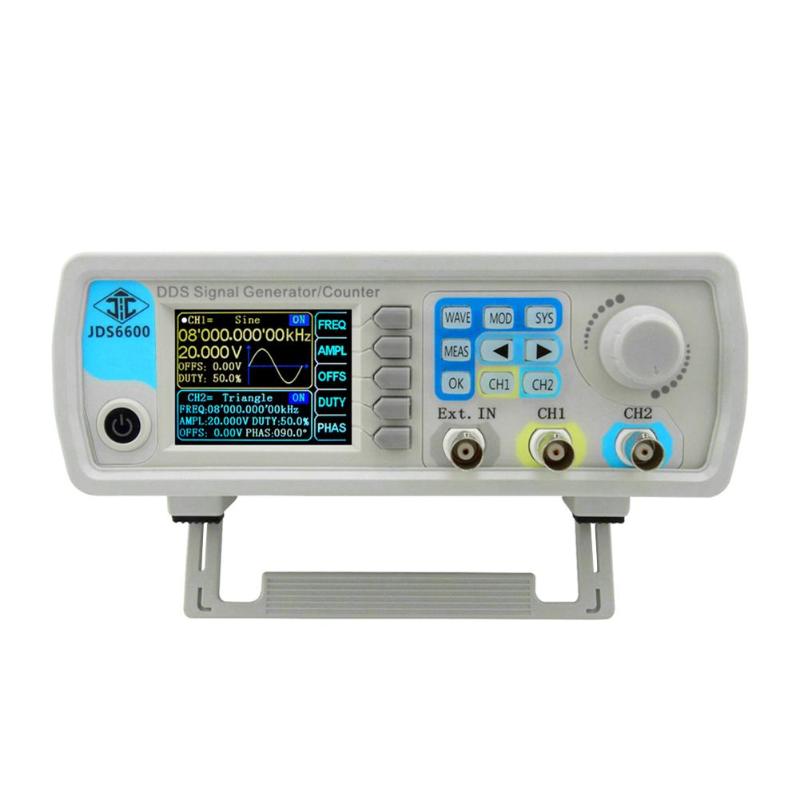

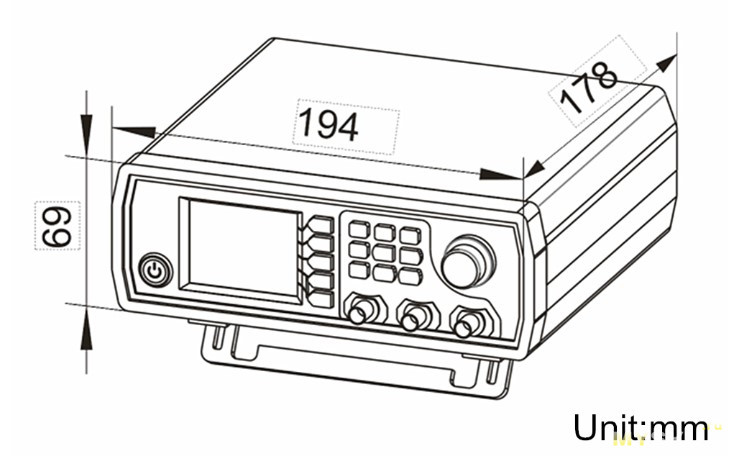

Внешний вид JDS6600 — это классический приборный корпус с подставкой, дисплеем и блоком кнопок на передней панели, есть два выхода и один вход.

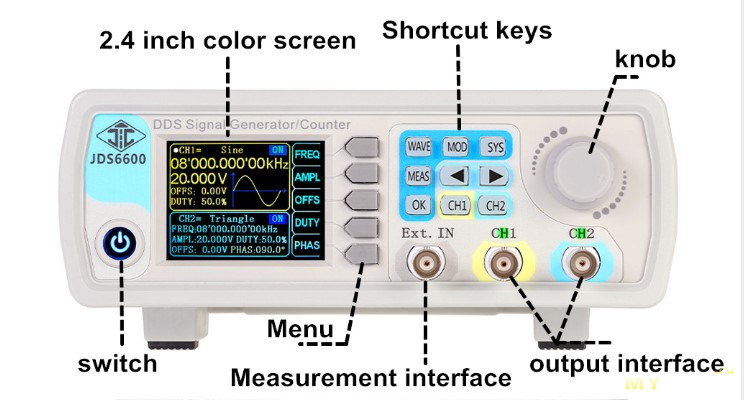

Органы управления.

Левую половину занимает цветной дисплей, правую блок клавиш и энкодер.
Рядом с дисплеем (справа) расположен столбец клавиш для управления экранных меню.
Внизу расположились входные и выходные коннекторы.
Клавиша питания слева внизу.

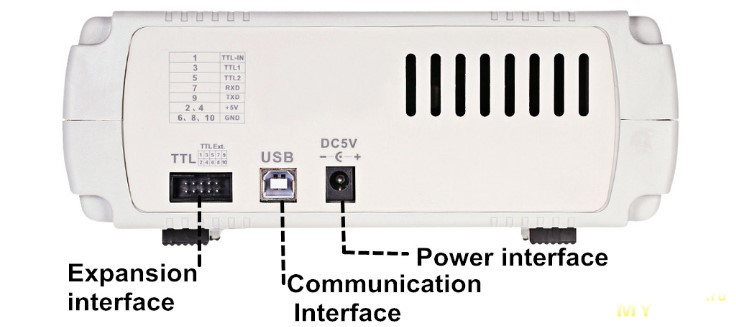

На задней стороне находится гнездо для питания (5В), гнездо для кабеля связи, коннекторы сигналов внешней синхронизации.

Обзор основных функций RD JDS6600

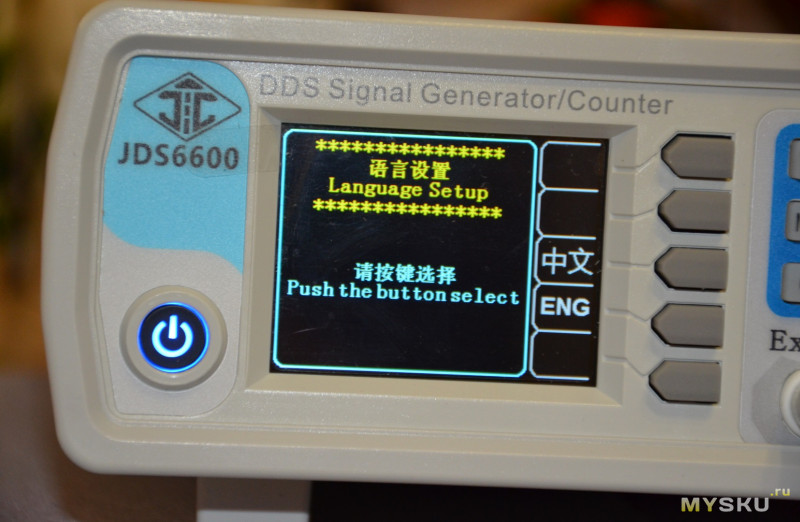

При включении показывается версия прошивки, модель. При первом включении есть возможность провести выбор языка (EN/CN).

Навигация осуществляется кнопками рядом с экраном и энкодером. Достаточно удобно, если вы имели опыт работы с подобными приборами, то все просто. Если опыта нет, можно разобраться, там не так много настроек.

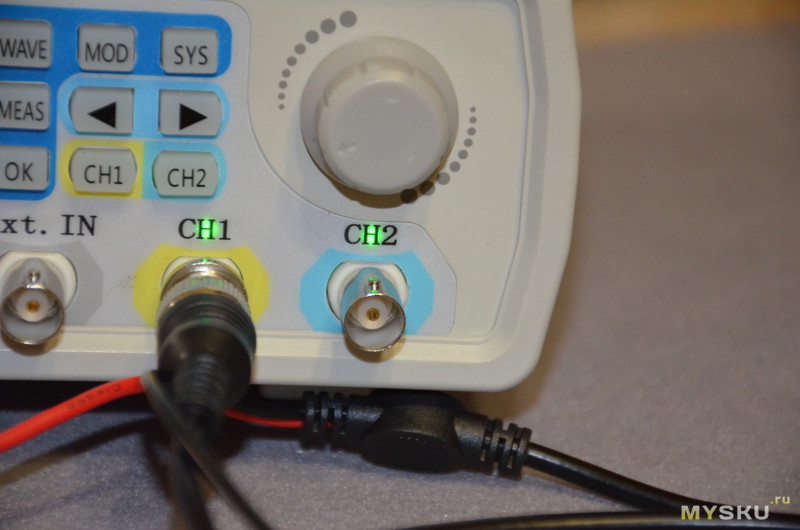

При активации выходы подсвечиваются.

Подсветка выходов

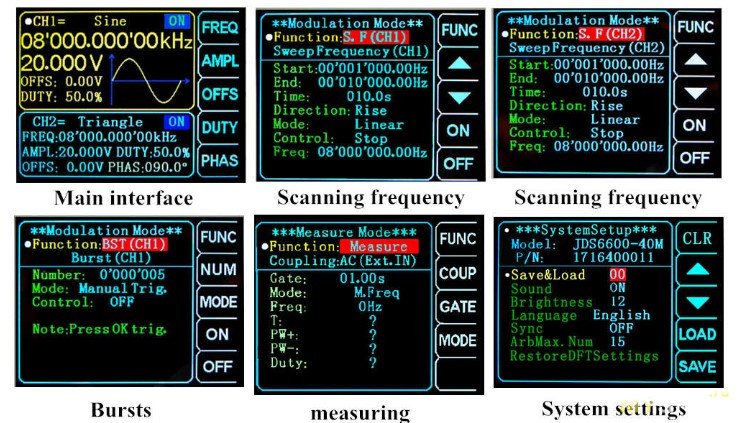

Типовые экранные меню JDS6600

Меню Wave — установка параметров генерируемого сигнала.

Меню Meas — встроенный частотомер.

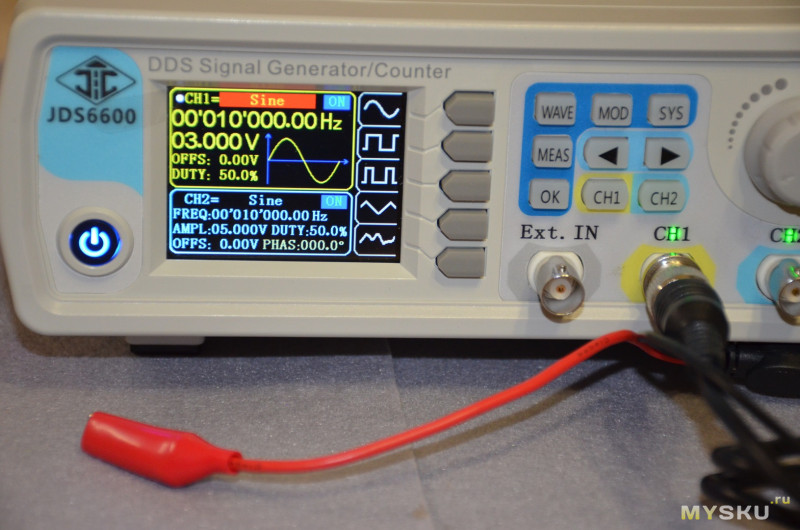

сли «работаем на выход» — можно выбрать различную форму сигнала.

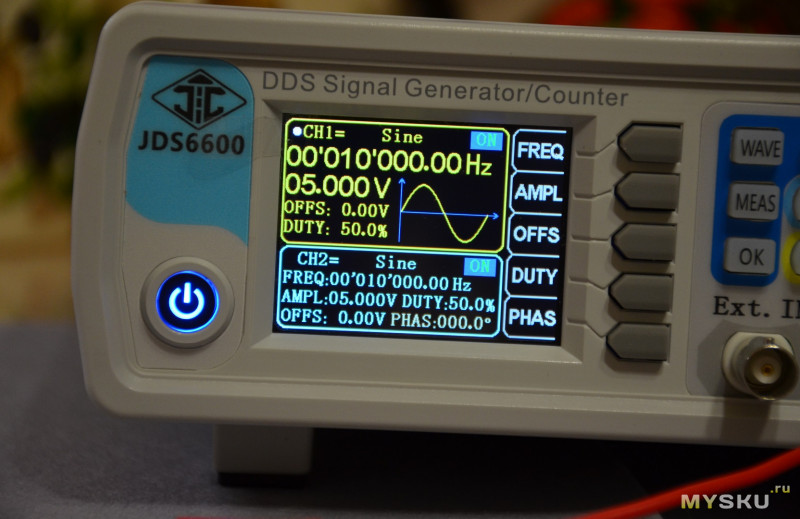

По умолчанию — синусоидальная.

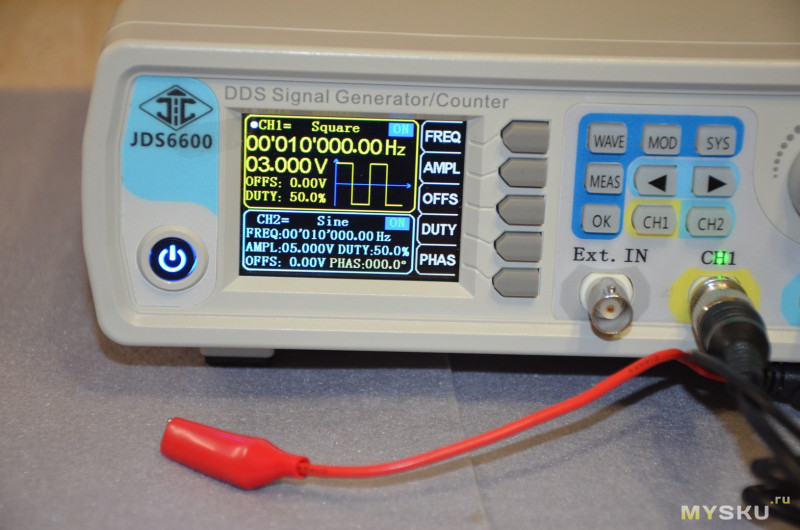

Меандр. На выходе сейчас 10кГц.

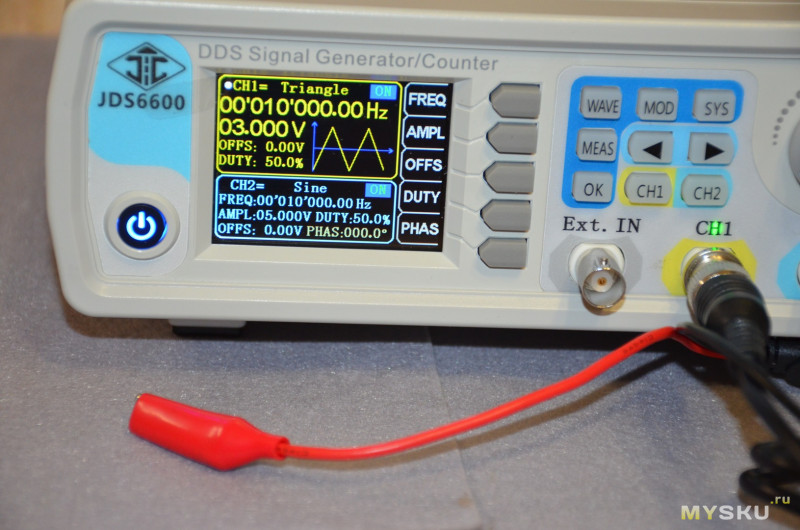

Сигнал треугольной формы (пила). Амплитуда на выходе тоже меняется.

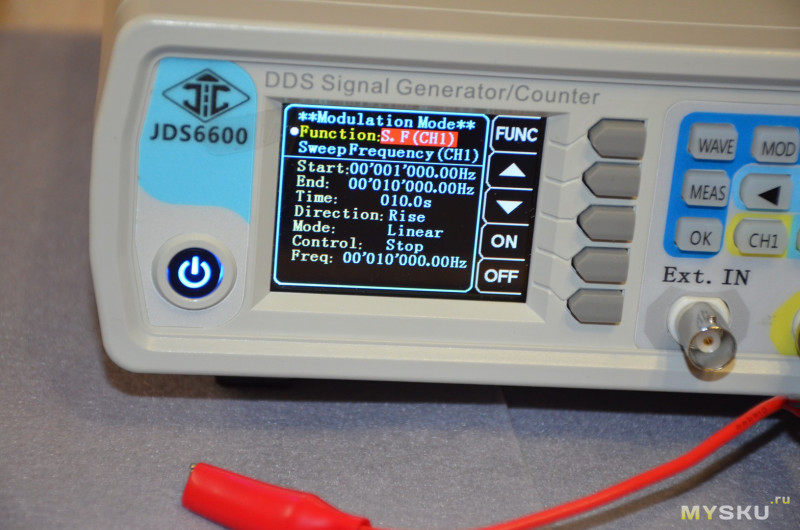

Меню MOD- модуляция. Иногда требуется сделать сложный сигнал.

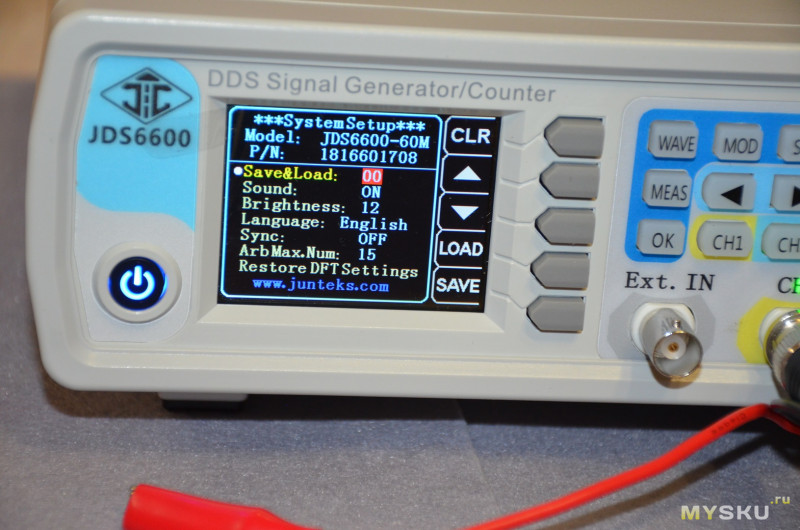

Системное меню — сохранение, сброс настроек и т.п.

Программное обеспечение

Данный функциональный генератор JDS6600 еще примечателен тем, что удобно по USB подключается к компьютеру.

Есть приличный софт.

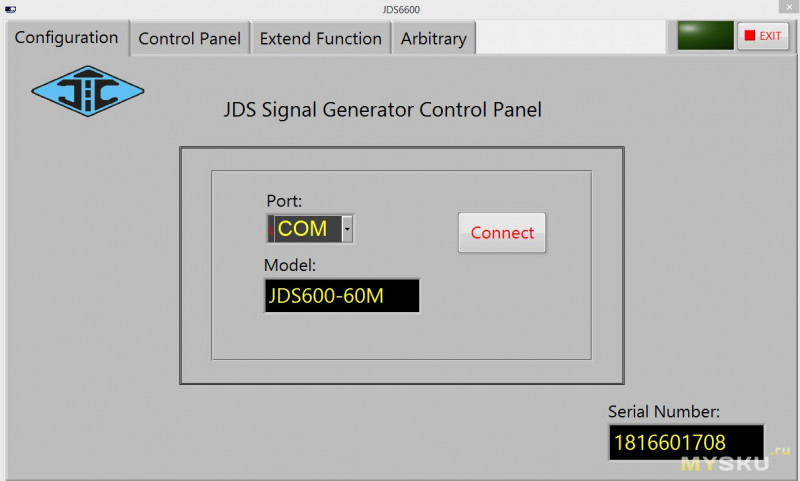

Для корректной работы нужно установить драйверы на китайский CH340G. Если они уже установлены, то без проблем генератор устанавливается в систему (виртуальный ком порт), выбираем нужный номер в списке при старте приложения. Автоматом определяется модель устройства и s/n.

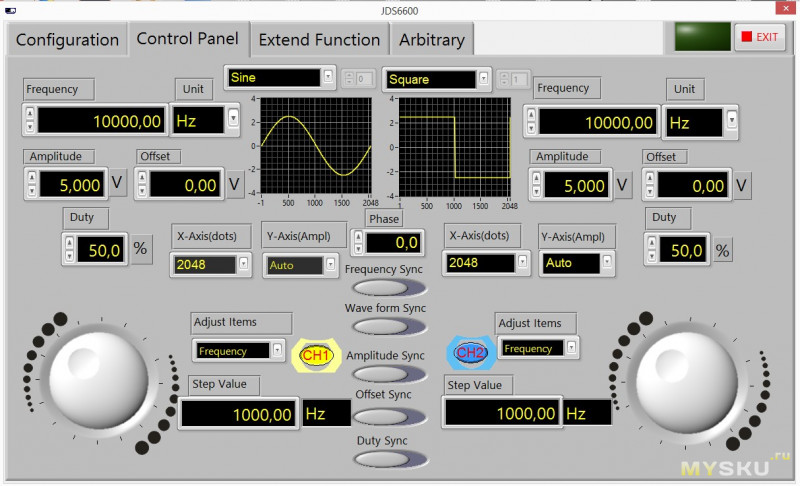

Основное меню Control Panel приложения JDS6600

Слева и справа отдельные настройки каналов CN1/CN2. Есть небольшой дисплей для вывода выбранной формы сигнала (помним про 2048 точек).

Меню приложения Extend function.

Это отдельные функции: частотомер, счетчик частоты, модуль качания частоты и модуль импульсной частоты.

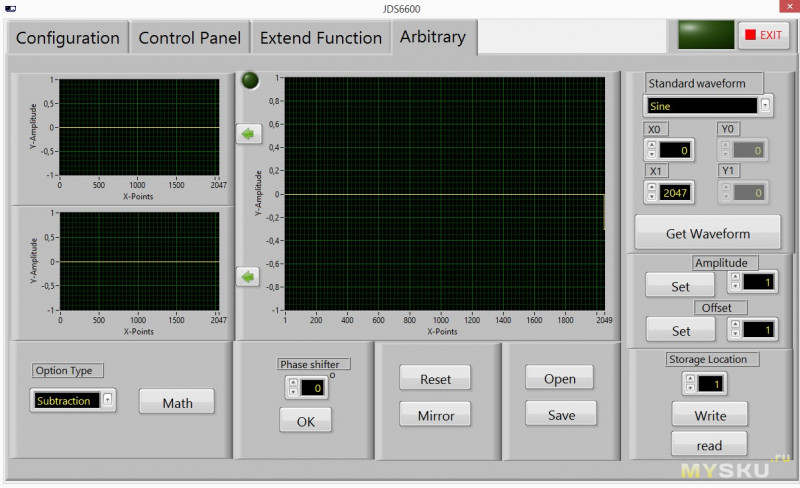

Последняя вкладка — меню сигналов произвольной формы Arbitrary
Можно сделать любой сигнал по форме в заданном окне. Очень удобно, что есть возможность аналитического ввода сигналов (Math — выполняет математические действия с сигналами).

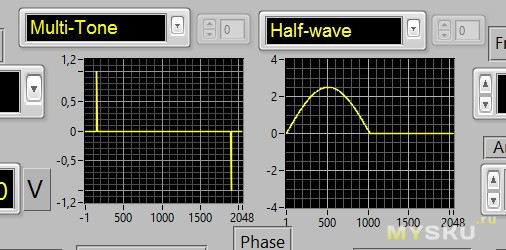

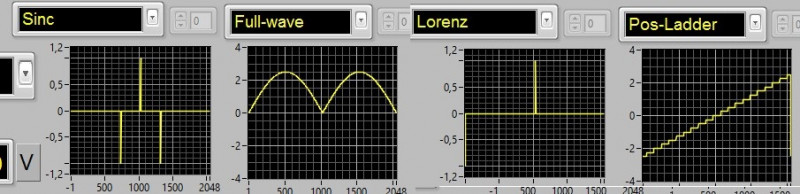

Вообще приложение имеет множество предустановленных сигналов сложной формы.
